Manfrottoマンフロット PIXI Smart MKPIXICLAMP-BKを買った

最近スマホで写真を撮ることが多くなってきたのでなんか良い三脚につけるアダプターはないかなぁ~とネット検索していたらコレ(ManfrottoMCLAMP [スマートフォン用三脚アダプター])が見つかった。三脚自体は昔一眼レフ用に買ったものとハンディカム用に買った一脚があるので、このタイプであれば普通に取り付けられる。単体でもスマホ用スタンドとして使用できるみたい。

メーカー名が「マンフロット」
イタリアのカメラアクセサリーを扱う有名なブランドで最近ガジェット系のYouTuberに良く商品紹介されている。

そこで「マンフロット スマホ 三脚」でググったら画像検索でセットになったこれ(Manfrotto(マンフロット) PIXI Smart(PIXI+スマートフォンアダプター)がヒットした。

小型の三脚で手持ちもできて便利そう

で、最安店を調べたていたらYahooショッピングで送料込み3,810円を見つけ、期間固定ポイントの期限も間近だったので早速ポッチって本日届いたのであった。

早速開封して品定め

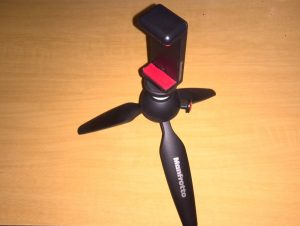

img_20160722_215330

適度に重量感があり質感もマットな感じでなかなか良い。三脚の開き具合や雲台の固定状況もしっかりしている。一見この雲台をロックしているマンフロットマークの押しボタンがブラ感がありチープだがまぁー許容範囲

で、このロックボタンを押して雲台をフリー状態にしてみると
ん!? ちょっとゴリゴリ感があり、あまりスムーズに動かない。
ある程度重量のあるカメラを乗せれば丁度いいかもしれないが、スマホ程度のものだとどうかなぁーと言った感じ。

しばらくいじっていると

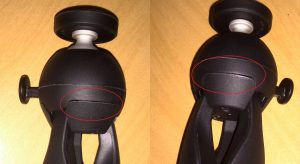

img_20160722_202947



上の写真赤丸部分がピッタリ収まってなく隙間が空いていることが気になってきた。

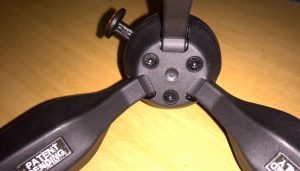

img_20160722_203012
底から覗くと3つのネジで止めてある。



早速分解
img_20160722_214117

三本のネジを外すと同時に三脚の足がバラバラになりシックリしていなかったカバーがそのままはずれた。
見る限りこの樹脂製のカバーの精度の問題で少々ねじれていることによりフィトしない事がわかり諦める事に・・・

雲台の方に目をやるとさらにネジが四本

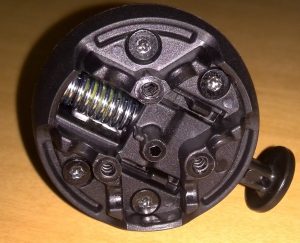

img_20160722_213818

先にも書いたが雲台のロックボタンを押してフリー状態にした時の動きが気になっていたので

この4本のネジもはずしてみた。

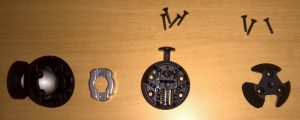

img_20160722_211817
はい、こちらが全貌

左から雲台とトップカバー、その隣が雲台とトップカバーを押し当ててロックするスペーサー、その隣がロックボタンユニット、そして一番右がボトムカバーです。

ロックの仕組みは

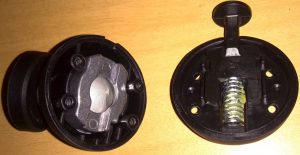

img_20160722_212053

この右のロックボタンユニットの上に左のトップカバー部がそのまま乗る形になるのですが、このロックボタンのボタンが押されていない位置だとロックユニット内のプレートの一番厚い部分が左のロック用スペーサーにあたり押し上げる形になりね結果的に雲台下部のボールとトップカバーが押し当てられ摩擦で動かなくなります。逆にロックボタンが押されると、ロックユニット内のプレートの薄い部分に移動しスペーサーが解放状態になりトップカバーと雲台ボールの摩擦がなくなり雲台がフリーになると言う構造です。

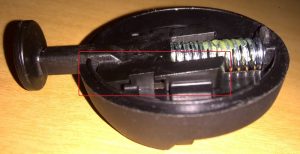

img_20160722_212118

赤枠内のプレート部分が右肩上がりになっており厚みが違う為ロックしたりフリーにしたりできる。

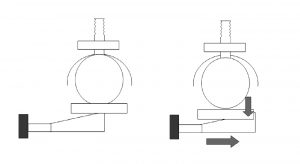

img_20160722_212002

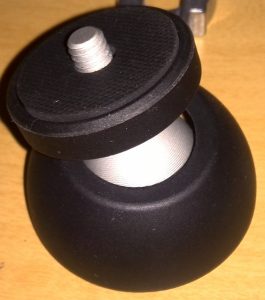

img_20160722_212015

雲台の下にあるボールには溝が切ってありこれで摩擦抵抗を増している。

さて、どうやってロックボタンを押した時の雲台の動きを良くするかなぁ~
斜めにカットしてあるプレート傾斜がきつくなるように鑢で削れば良いのだが、まずは無加工で済む方法として、このロックボタンユニットとトップカバーを止めている4本のネジを完全に締めきらず少し浮かせる事でボールを押し付ける力が弱まるはず

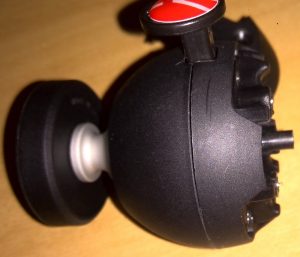

img_20160722_213846

ちょっと分かり辛いと思うが、上の写真は4本のネジを完全に締め付けたところから少し緩めトップカバーとロックユニットが少し隙間が空いた状態のものです。
(ボトムカバーの隙間が気になってどうにかしようとバラした結果がこれでは情けないが・・・)
まぁ~均一に空いた隙間なのでデザインです。ハイ!

ネジの緩め具合はロックボタンを押した状態で雲台の動きが良くなる場所を探してください。
できる限り4本とも均一の緩みになるよう一本ずつ緩めていきます。

丁度よくなったので、組み上げていきます。

ボトムカバーの取り付けには向きがあるので注意してください。

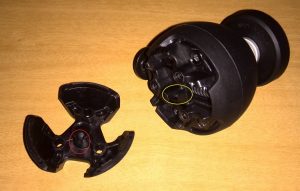

img_20160722_214118
黄色枠内の突起物が赤枠内の切り込みに入ります。

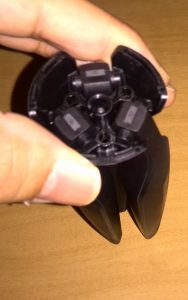

img_20160722_214404
ご覧の様にボトムカバーを指でつまみ三脚の足をぶら下げます。

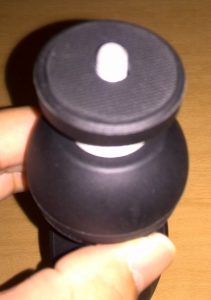

img_20160722_214451
そまま上に雲台部分を先ほどの突起部の位置に注意しながら載せます。

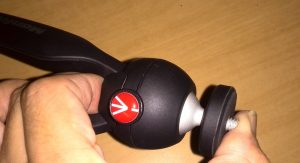

img_20160722_214606
横に持ち替え

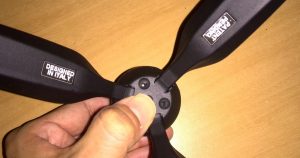

img_20160722_214627

更にひっくり返します。

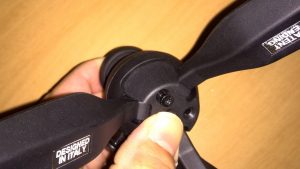

img_20160722_214722

3か所のネジを止めて完了です。

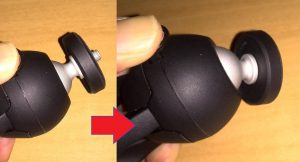

img_20160722_215121
押すだけでカタンと雲台が傾く様になりました。
